・メカニカルバストの外装だけで、自前LEDによる発光ギミックを追加
・頭部と腹部を発光させ、USB給電できるように配線
・プリシェーディングとグレー系塗装で、ロービジ風の作例に
MSメカニカルバストDX ユニコーンガンダム（ユニコーンモード）を、外装キットのみで発光化してみました。
内部メカやルミナスユニットを使わず、自前LEDを頭部と腹部に仕込み、USB給電で点灯できるようにしています。
塗装はプリシェーディングを入れたうえで、グレー系のメインカラーを重ねたロービジ風に仕上げています。
この記事では、完成状態、発光ギミックの作り方、塗装レシピも含めて紹介します。

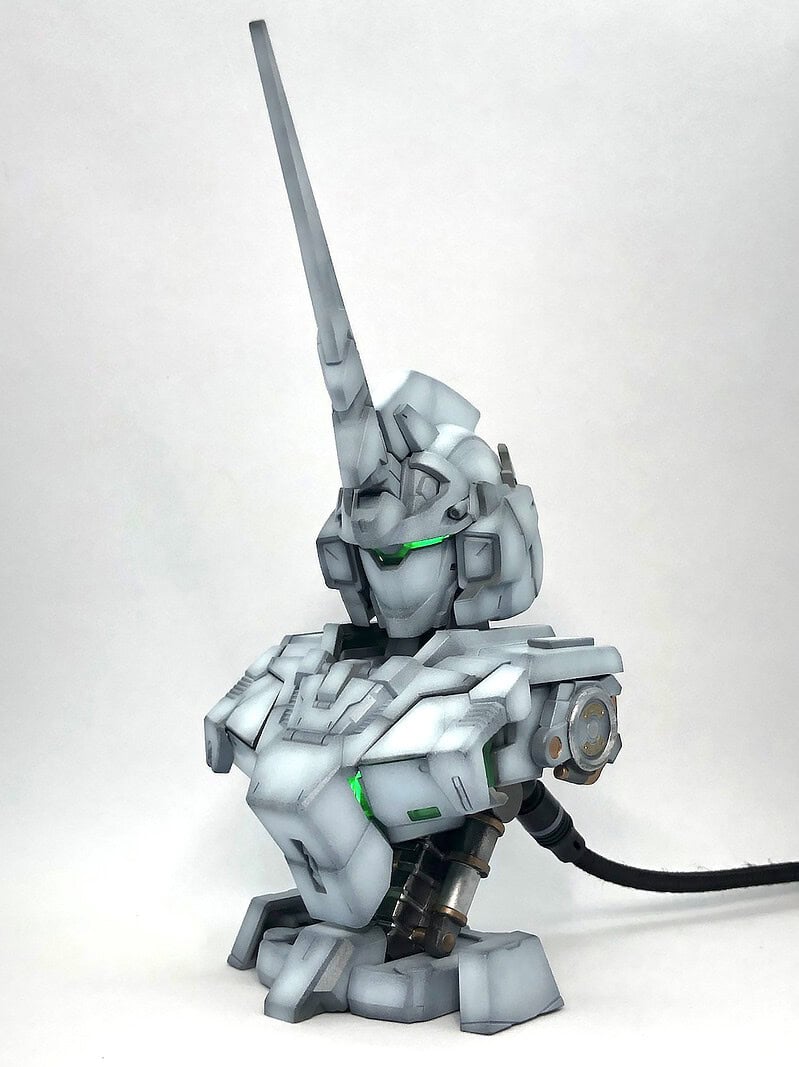

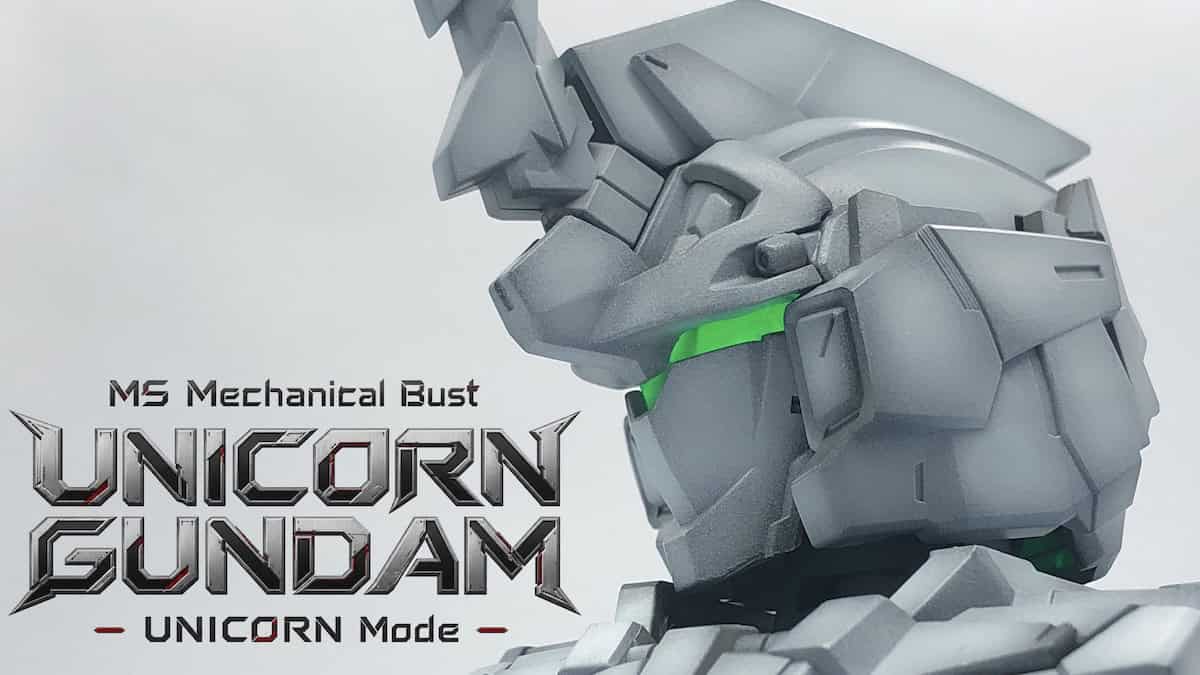

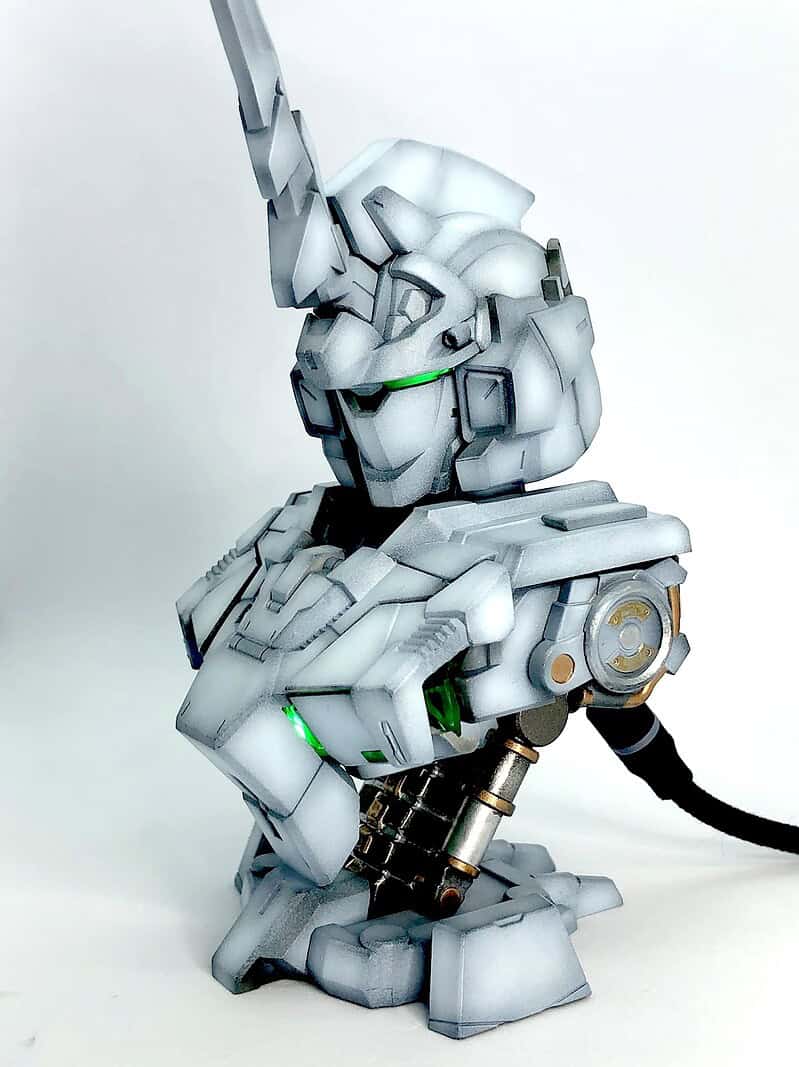

完成画像｜ユニコーンモードをロービジ風に塗装
今回はプリシェーディング塗装 ＋ グレー系のメインカラーで「ロービジ（Low Visibility = 低視認性）」風に仕上げてみました。
フレーム部と側面の一部は、4アーティストマーカーを使ってメタリック調にしています。
外装キットだけでLED発光ギミックを追加
内部メカ＋ルミナスユニットは使用せず、外装キットのみで自前LEDによる発光ギミックを仕込んでみました。

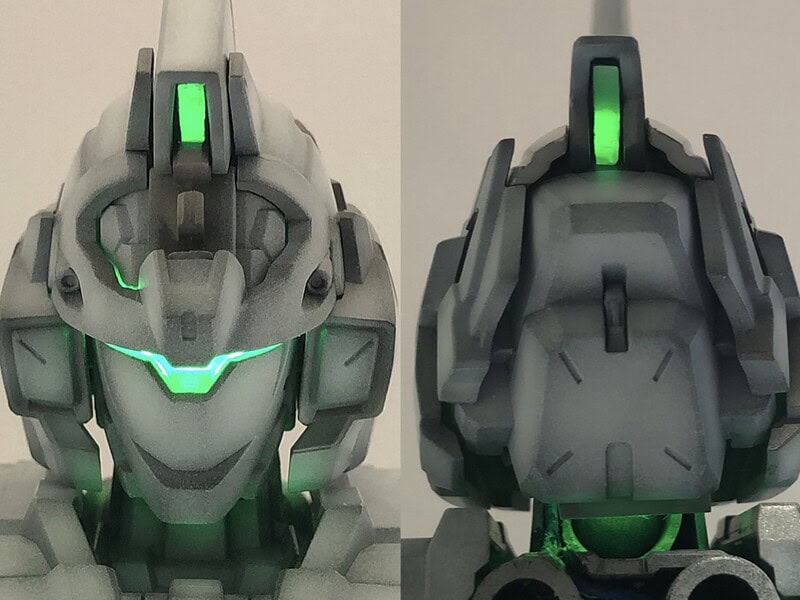

頭部：メインカメラとサブカメラを1個のLEDで発光
メインカメラおよび前後のサブカメラを発光させています。
が、前部サブカメラはツノでほとんど見えない、ということにほぼ完成する頃になって気付きました。
せっかくなのでツノを外した状態の画像を。

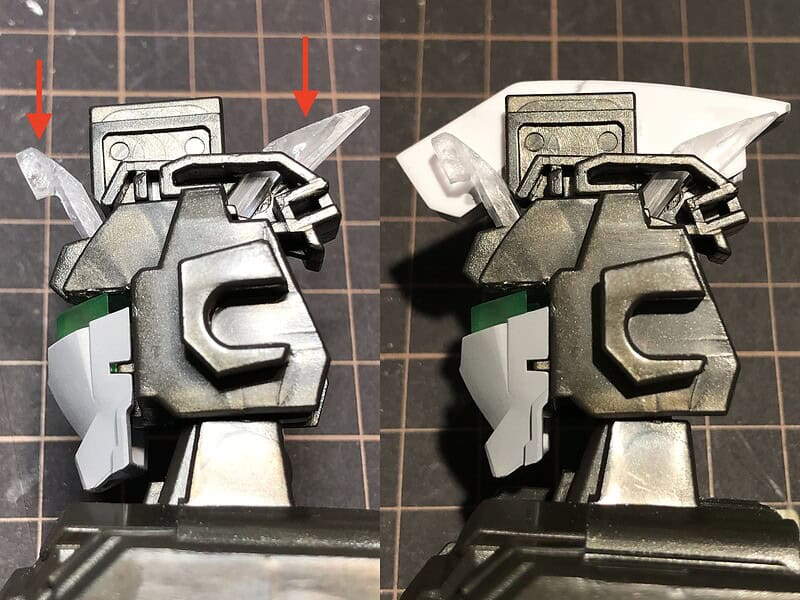

サブカメラ部は透明ランナー（他のキットのもの）を加工して導光板を作成、フレームに穴を開けて取り付けています。

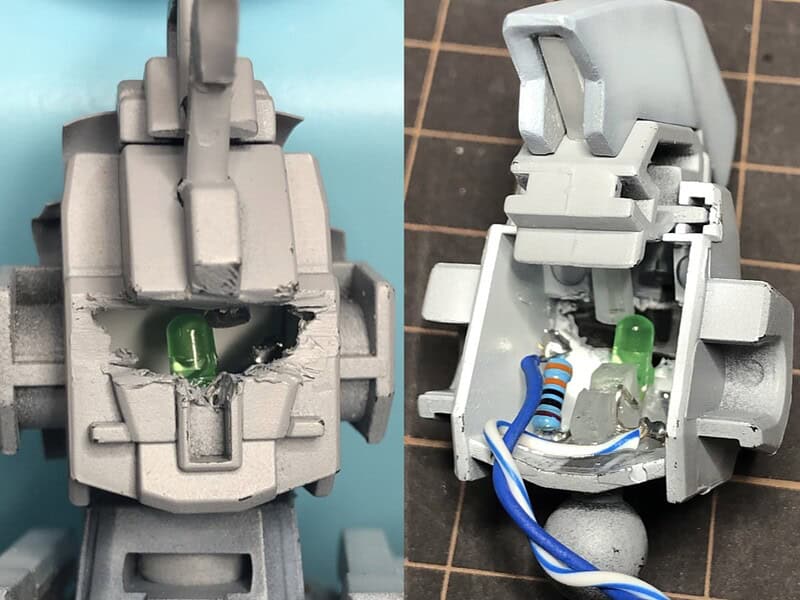

メインカメラ部はフレームをごっそりカットしただけです。
頭部の発光ギミック3箇所を1個のLEDでカバーしています。
画像だと分かりにくいですが、
- 前部サブカメラ：導光板が短かった。もっとLED直近まで伸ばすべきでした。
- 後部サブカメラ：取り付け穴が斜めになってしまったため、導光板とLEDの軸がかなりズレた。
といった失敗をしていますが、それなりに光って見えているので結果オーライです。
なお、デストロイモードなどのツインアイタイプの場合「ツインアイ部だけキレイにくり抜く」のは難易度が高いと思います。

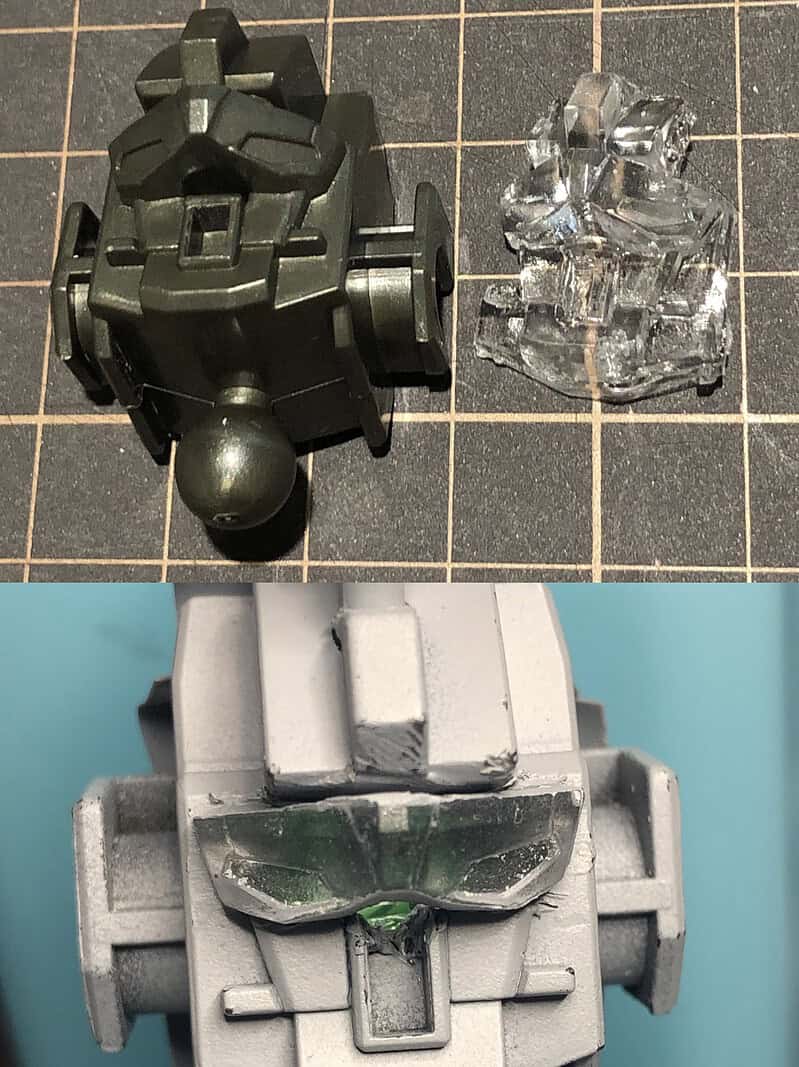

定番の おゆまる でツインアイ部を型取り→ UVレジン で透明パーツを複製して導光部を作るのがオススメです。
私は結局使いませんでしたが、途中まで作ったツインアイ用導光部の画像を参考に載せておきます。
ここまで出来たら、あとはツインアイ部（と光が入る後ろ側）をマスキングし、グレーサフや黒などで塗装して光漏れを抑えればOKです。

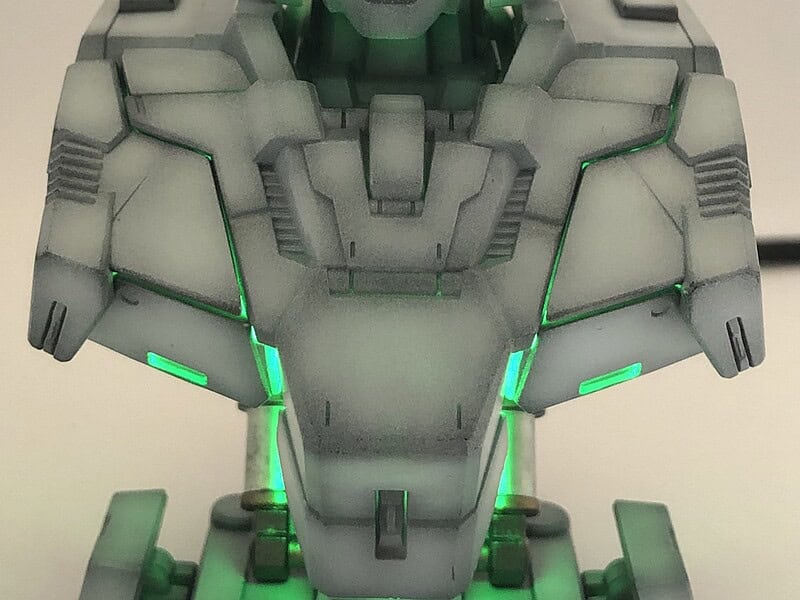

腹部：LED用の穴を開けて発光化

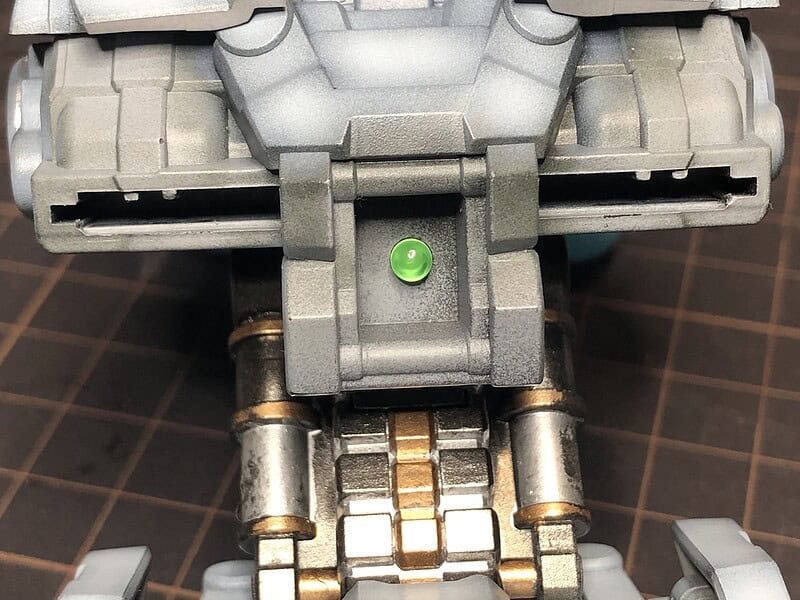

頭部に比べると腹部の改造はとてもかんたんで、LED取り付け用の穴を開けただけです。
配線：micro USBコネクタ基板とマグネット式ケーブルで給電
背面は見えない部分、と割り切って穴埋めはしませんでした。
頭部からの配線は首パーツの中に埋め込み、少なくとも正面側からは見えないようにしています。

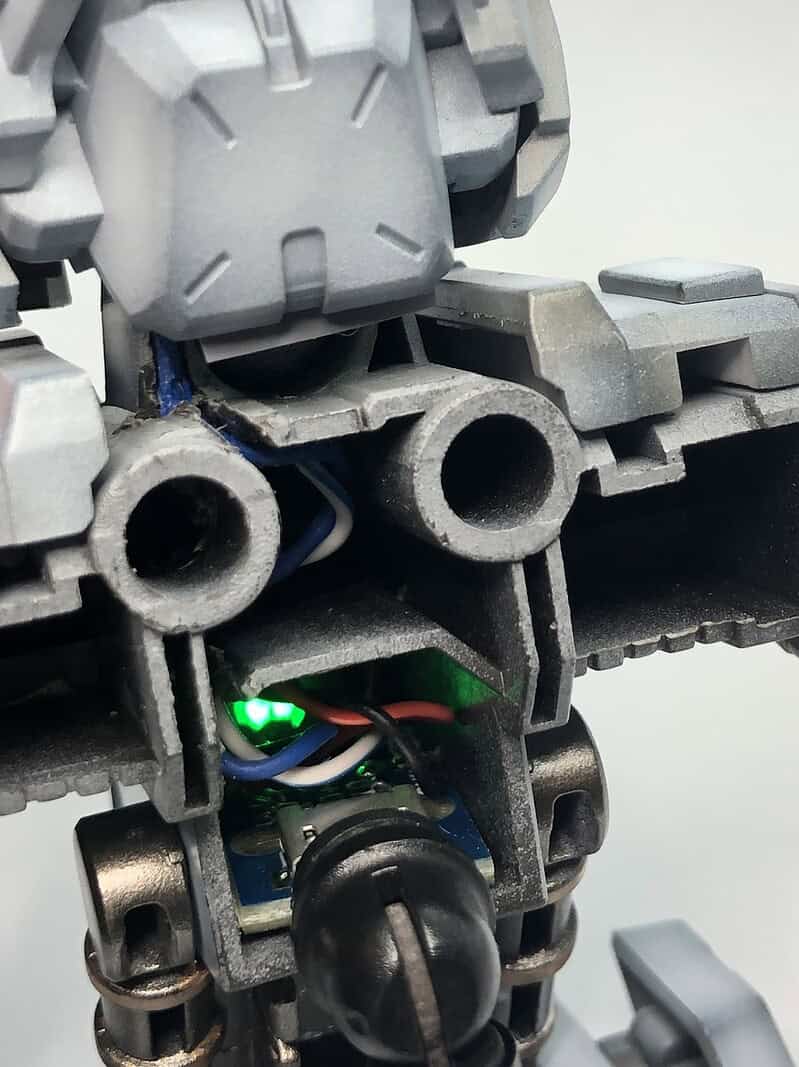

腹部LEDを仕込んだ後ろ側にはしっかりスペースがあるため、ここに micro USBコネクタ基板 を設置し、マグネット式の充電ケーブル で給電しています。
電気的な配線方法は MSメカニカルバストを外装だけで発光化する方法の記事 を参考にしてください。
塗装レシピ｜グレー外装とメタリック部分塗装
外装部：

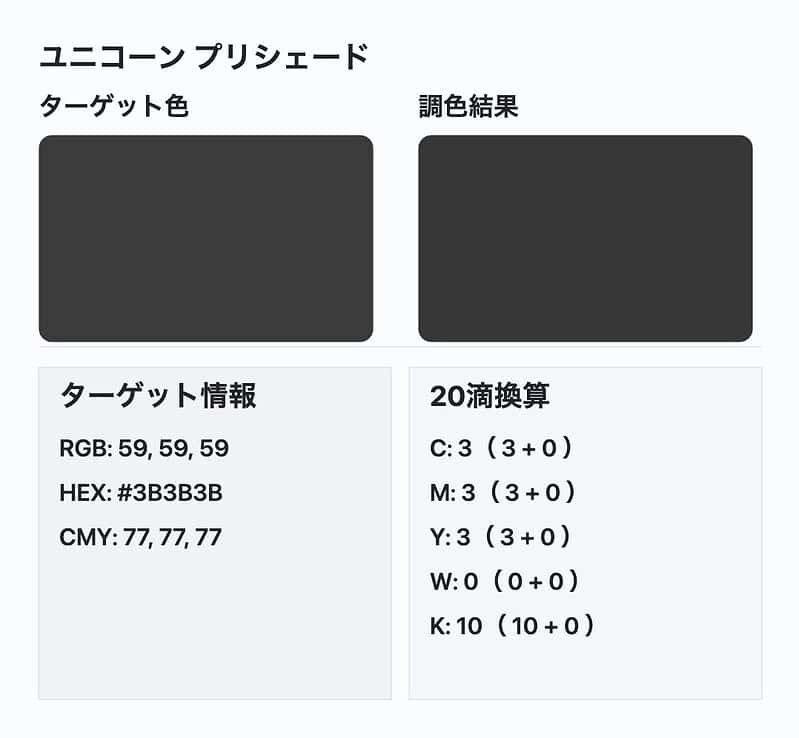

プリシェード色とメインカラーの2色は 調色計算ツール で調合割合を算出させて作っています。

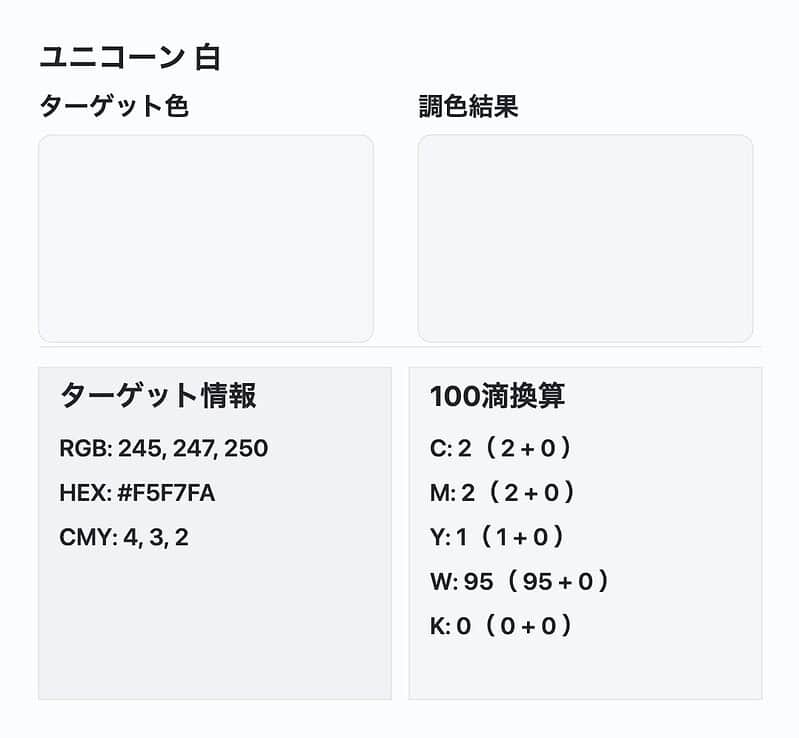

白についてはCMYの比率がとても小さいので100滴換算にしましたが、さすがに100滴出すのは面倒なので「CMYはとにかく少なめ」くらいの感覚で調色しました。
フレーム：ガンメタル
部分塗装：4アーティストマーカー：ゴールド、コッパー、シルバー
プリシェーディング塗装
今回は初めてプリシェーディング塗装に挑戦してみました。

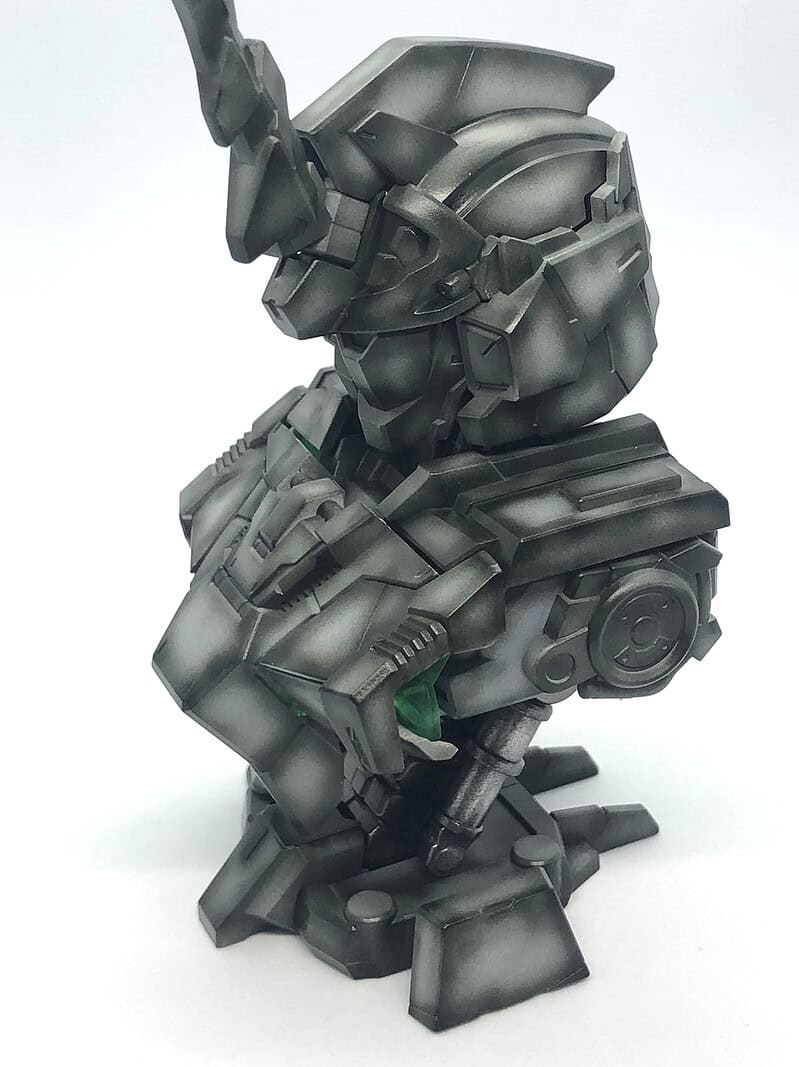

メインカラー塗装前の途中経過が以下画像ですが、細吹きが徹底できておらず、場所によってはほぼ真っ黒になってしまいました。
ここからリカバー出来るのか？と不安でしたが、結果的にはそこそこ満足できる仕上がりになりました。
プリシェード後にメインカラーを上塗りしているところを動画にしてみました。
この程度の腕でもこれくらいの仕上がりにはできる、という見本としてご覧ください。
調色計算ツールについて
今回の外装色は、調色計算ツールで出した配合をもとに調色しています。
完全に数値どおりに混ぜるというより、少量で試しながら「狙っている色」を作るための目安としています。
原色塗料＋白黒の5色で狙った色を作る流れは、以下の記事で解説しています。
ツールで出した配合を、実際の塗料でどう混ぜるかは、調色計算ツールの使い方の記事で解説しています。
今回使った主な材料
- MSメカニカルバストDX ユニコーンガンダム ユニコーンモード外装
- 3mm砲弾型LED
- 抵抗器
- micro USBコネクタ基板 （USB Type-C でも可）
- マグネット式の充電ケーブル
- 透明ランナー（他キットから流用）
- 4アーティストマーカー
- ガイアノーツ 純色シリーズ
